LED显示屏工作原理深度解析

频道：行业资讯日期：2024-12-10 01:02:39 浏览：27

LED（Light Emitting Diode，发光二极管）显示屏作为现代信息传播的重要载体，广泛应用于户外广告、体育场馆、舞台表演、交通指示等多个领域，其高亮度、低功耗、长寿命和色彩鲜艳等特点，使其成为显示技术中的佼佼者，本文将详细解析LED显示屏的工作原理，帮助读者深入理解这一技术的奥秘。

LED的基本结构与发光原理

LED是一种能够将电能转化为光能的半导体器件，它由PN结、电极和光学系统等部分组成，当在PN结两端加上正向电压时，P区的自由电子会向N区移动，同时N区的自由空穴也会向P区移动，形成电子-空穴对（即激子），这些激子在PN结附近复合时，会释放出能量，其中一部分能量以光的形式发射出来，从而产生可见光。

LED的颜色取决于其材料和掺杂元素，通过改变掺杂元素的种类和浓度，可以控制LED发出不同颜色的光，磷化镓（GaP）基的LED可能发出红光或橙光，而砷化镓（GaAs）基的LED则可能发出绿光或黄光。

LED显示屏是由多个LED像素点组成的大屏幕显示设备，每个像素点由红、绿、蓝（RGB）三种颜色的LED芯片组成，通过控制这三种颜色光的亮度比例，可以实现各种颜色的显示效果。

根据像素点的排列方式和封装形式，LED显示屏可以分为以下几种类型：

1、室内LED显示屏：通常采用DIP或SMD封装，像素间距较小，适合近距离观看，常见的有室内全彩屏、单色屏等。

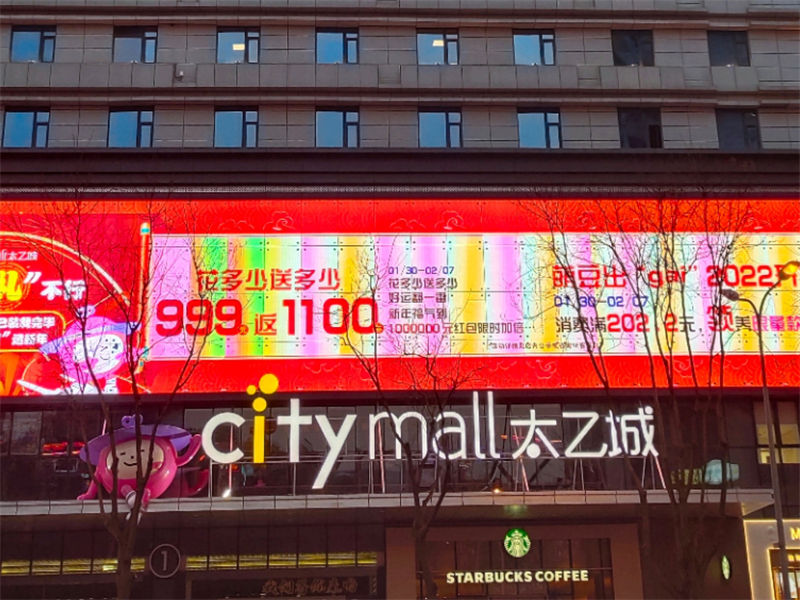

2、室外LED显示屏：采用模组化设计，像素间距较大，抗风、防水、防尘性能好，适合户外环境，常见的有户外全彩屏、双色屏等。

3、异形LED显示屏：根据特定形状定制的显示屏，如球形、弧形、圆柱形等，用于特殊场合的装饰和展示。

4、透明LED显示屏：采用透明基板和微小LED灯珠，实现透明显示效果，常用于玻璃幕墙、窗户等位置。

LED显示屏的工作原理基于LED像素点的发光特性和控制技术，具体来说，包括以下几个步骤：

1、信号输入与处理：外部信号源（如计算机、视频播放器等）输出的视频信号通过发送卡或接收卡传输到LED显示屏的控制单元，控制单元对信号进行解码、处理，并生成相应的控制信号。

2、扫描与驱动：控制单元按照一定的顺序对LED像素点进行扫描，并为每个像素点分配相应的亮度值，通过驱动电路将控制信号转换为电流信号，驱动LED芯片发光。

3、色彩合成与显示：由于每个像素点由红、绿、蓝三种颜色的LED芯片组成，因此可以通过控制这三种颜色光的亮度比例来实现各种颜色的显示，通过快速刷新屏幕，使得人眼无法察觉单个像素点的闪烁，从而实现平滑的图像显示。

4、散热与保护：LED显示屏在长时间工作时会产生大量热量，需要良好的散热系统来保证设备的稳定运行，还需要过流、过压、过热等保护措施来防止设备损坏。

1、高亮度与节能：LED显示屏采用自发光技术，无需背光源，因此具有更高的亮度和对比度，LED灯珠的功耗较低，相比传统显示器具有更好的节能效果。

2、长寿命与稳定性：LED芯片具有较长的使用寿命，一般可达10万小时以上，LED显示屏还具有良好的稳定性和可靠性，能够在恶劣环境下长时间稳定工作。

3、色彩鲜艳与真实：通过精确控制红、绿、蓝三种颜色光的亮度比例，LED显示屏可以实现丰富的色彩表现和高度的真实性，还可以通过调节灰度等级来增强图像的细节表现力。

4、模块化设计与易于维护：LED显示屏采用模块化设计，便于安装、拆卸和维修，当某个模块出现故障时，只需更换该模块即可恢复整个屏幕的正常工作。

5、广泛的应用领域：由于其独特的技术特点和优势，LED显示屏被广泛应用于各个领域，在广告传媒领域可用于户外广告牌、商场橱窗等；在体育场馆领域可用于比赛计分牌、观众席显示屏等；在舞台表演领域可用于背景墙、特效灯光等。

随着科技的不断进步和应用领域的不断扩大，LED显示屏行业也面临着新的发展趋势和挑战。

1、超高清与Mini/Micro LED技术的发展：为了满足人们对更高画质的追求，超高清LED显示屏将成为未来的发展方向，Mini/Micro LED技术作为一种新兴的显示技术，具有更高的分辨率、更低的能耗和更好的色彩表现力等优点，将成为LED显示屏行业的新宠。

2、智能化与互动性的提升：随着人工智能、物联网等技术的不断发展，LED显示屏将更加智能化和互动化，通过人脸识别、语音识别等技术实现个性化推荐；通过触控技术实现与观众的互动等。

3、环保与可持续发展的要求：随着全球环保意识的不断提高，LED显示屏行业也将更加注重环保和可持续发展，采用环保材料制造显示屏；优化生产工艺减少能源消耗和废弃物排放等。

4、市场竞争与技术创新的压力：随着LED显示屏市场的不断扩大和技术的不断进步，市场竞争将变得更加激烈，为了保持竞争优势，企业需要不断加强技术创新和产品研发能力。

LED显示屏作为一种先进的显示技术，具有广泛的应用前景和市场潜力，要想在激烈的市场竞争中立于不败之地，就需要不断关注行业动态和技术发展趋势加强技术研发和产品创新努力提高产品的质量和性能以满足客户的需求和期望。
