LED显示屏结构图深度解析
引言

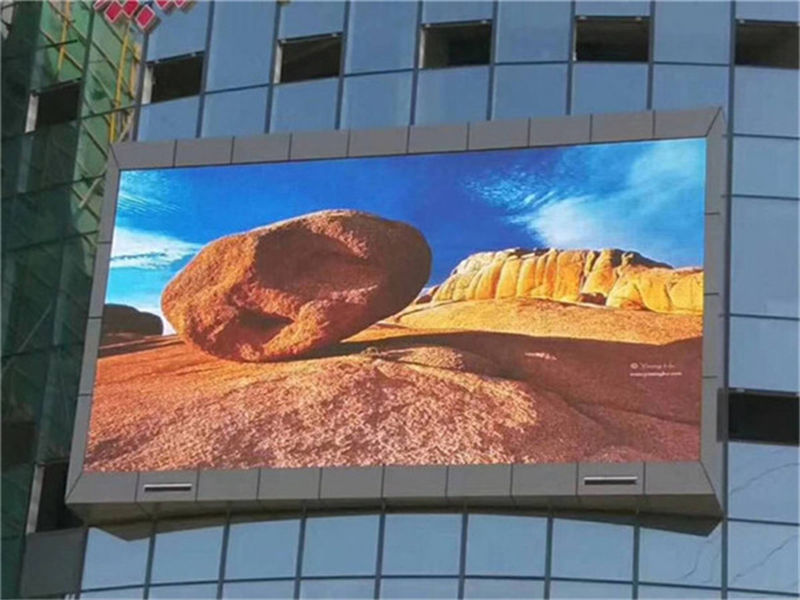

LED（Light Emitting Diode，发光二极管）显示屏作为一种高效、节能的显示技术，广泛应用于广告牌、舞台背景、体育场馆、交通指示等多个领域，其独特的结构设计使得LED显示屏能够呈现出高亮度、高对比度和色彩鲜艳的画面效果，本文将深入探讨LED显示屏的结构图，从各个组成部分的功能与作用出发，为读者提供全面的了解。
LED显示屏的基本组成
LED显示屏主要由以下几个部分构成：
1、LED模组
2、控制系统
3、电源系统
4、结构框架
5、散热系统
6、信号处理单元
7、连接线缆
8、外壳保护
LED模组
LED模组是LED显示屏的核心部分，它由多个LED灯珠按照一定的排列方式组成，每个LED灯珠都包含一个发光二极管和一个驱动电路，LED灯珠通过电流激发产生光，不同颜色的LED灯珠组合在一起可以形成各种颜色，LED模组的设计直接影响到显示屏的亮度、视角和色彩表现力。
- 像素间距：像素间距是指相邻两个像素点之间的距离，单位通常为毫米（mm），像素间距越小，显示屏的分辨率越高，图像越细腻，常见的P10、P8、P6等规格分别代表像素间距为10mm、8mm和6mm。
- 刷新率：刷新率是指LED显示屏每秒钟更新画面的次数，单位为赫兹（Hz），高刷新率可以减少画面闪烁，提高视觉体验，常见的刷新率有60Hz、120Hz甚至更高。
- 色域覆盖：色域覆盖是指LED显示屏所能显示的颜色范围，通常用NTSC百分比表示，色域覆盖越广，色彩还原度越高。
控制系统
控制系统是LED显示屏的大脑，负责接收外部输入的信号，并将其转换为LED模组所需的控制信号，控制系统主要包括以下几部分：
- 发送卡：发送卡接收计算机或其他设备传输过来的视频信号，将其转换为适合LED模组显示的数据格式。
- 接收卡：接收卡接收来自发送卡的数据，并分配给相应的LED模组，接收卡的数量取决于显示屏的大小和分辨率。
- 同步控制器：同步控制器确保显示屏与外部信号源保持同步，避免出现画面延迟或错位的情况。
- 异步控制器：异步控制器允许显示屏独立于外部信号源运行，适用于一些简单的应用场景。
电源系统
电源系统为整个LED显示屏提供稳定的电力供应，由于LED显示屏往往需要消耗大量的电能，因此电源系统必须具备高效率和良好的稳定性，电源系统通常包括以下几个部分：
- 开关电源：开关电源将交流电转换为直流电，供给LED模组和其他电子设备使用。
- 稳压模块：稳压模块确保输出电压稳定，防止因电压波动导致LED灯珠损坏。
- 配电柜：配电柜用于集中管理和分配电力资源，便于维护和检修。
结构框架
结构框架是支撑LED显示屏的重要组成部分，它不仅决定了显示屏的形状和尺寸，还关系到其安装方式和稳定性，结构框架一般采用铝合金或钢材制成，具有重量轻、强度高的特点，结构框架的设计需要考虑以下几点：
- 承重能力：结构框架必须能够承受显示屏的重量以及可能遇到的外力冲击。
- 抗风能力：对于户外使用的LED显示屏，结构框架必须具备良好的抗风性能，以防止在恶劣天气条件下发生倒塌。
- 安装便捷性：结构框架的设计应便于快速组装和拆卸，以适应不同的安装环境和需求。
散热系统
由于LED灯珠在工作时会产生热量，如果散热不良会导致温度过高，进而影响寿命和性能，良好的散热系统对于LED显示屏至关重要，常见的散热方式有以下几种：
- 自然散热：利用空气对流带走热量，适用于小型或低功率的LED显示屏。
- 风冷散热：通过风扇强制空气流动加速散热过程，适用于中等规模的LED显示屏。
- 水冷散热：利用液体循环带走热量，适用于大型或高功率的LED显示屏。
- 热管散热：利用热管的高导热性能快速传递热量至散热片上进行散发，适用于超薄型LED显示屏。
信号处理单元
信号处理单元负责对接收到的各种信号进行处理，以满足LED显示屏的显示要求，信号处理单元通常包括以下几个部分：
- 解码器：解码器将压缩的视频信号解压缩成原始数据格式。
- 转换器：转换器将不同格式的信号转换为统一的标准格式。
- 处理器：处理器根据预设的程序对信号进行编辑和调整，如亮度调节、色彩校正等。
- 缓冲存储器：缓冲存储器暂存处理后的信号，保证连续播放时的流畅性。
连接线缆
连接线缆用于连接各个组件之间的数据传输和供电，常用的线缆类型有：
- 数据线：用于传输视频信号的数据线，如HDMI线、DVI线等。
- 电源线：用于传输电能的电源线，需符合安全标准。
- 控制线：用于传输控制信号的控制线，如RS232串口线、网线等。
- 光纤：在一些长距离传输的情况下，光纤可以提供更高的带宽和更低的损耗。
外壳保护
外壳保护是为了保护LED显示屏免受外界环境的影响，延长使用寿命，外壳材料通常选用耐候性强的塑料或金属材质，具备防水、防尘、防腐蚀等功能，外壳还可以根据需要添加隔热层、防震垫等附加装置，进一步提高防护等级。
结语
通过对LED显示屏结构图的详细介绍，我们可以看出其复杂而精密的设计背后蕴含着丰富的工程技术，随着科技的进步，未来LED显示屏将朝着更轻薄、更节能、更高清的方向发展，为用户提供更加出色的视觉体验。
