LED显示屏原理图详解与实用应用指南

引言

LED（Light Emitting Diode，发光二极管）显示屏因其高亮度、长寿命和低能耗等优点，被广泛应用于广告牌、舞台背景、交通指示等领域，了解LED显示屏的原理图对于设计、安装和维护这类显示设备至关重要，本文将深入探讨LED显示屏的工作原理、组成部件以及典型电路设计，帮助读者全面理解这一技术。

LED显示屏的基本构成

1. 像素点

LED显示屏是由无数个微小的发光二极管组成的矩阵，每个二极管称为一个像素点，这些像素点通过精确控制其亮度和颜色，共同构成了完整的图像或视频内容。

2. 驱动芯片

为了实现对每个像素点的精确控制，需要使用专门的驱动芯片，这些芯片负责接收来自计算机或其他信号源的数据，并将其转换为适合LED灯珠工作的信号形式，常见的驱动方式有恒流驱动和恒压驱动两种。

3. 控制系统

控制系统是整个LED显示屏的大脑，它负责处理来自外部设备的数据流，并按照预定的模式将这些数据发送给各个像素点，常见的控制系统包括单片机、FPGA等。

4. 电源模块

为了保证LED显示屏正常工作，必须提供稳定的直流电源，电源模块不仅要满足最大功耗的需求，还要考虑到效率问题，以减少热量产生。

LED显示屏原理图详解

下面是一个简化版的LED显示屏原理图示例：

[计算机] ---> [控制系统] ---> [驱动芯片] ---> [LED灯珠]
                                      |
                                      |
                            [电源模块]

1. 计算机接口

计算机通过特定的接口（如HDMI、DVI等）与控制系统相连，传输视频信号和控制信号。

2. 控制系统

控制系统接收来自计算机的数据，并根据预设算法进行解码处理，它会生成相应的控制命令来调节每个像素点的亮度和颜色。

3. 驱动芯片

驱动芯片接收控制系统发出的指令，并将这些数字信号转换成模拟信号，以驱动LED灯珠发光，根据不同的应用场景，可以选择不同类型的驱动IC，比如STM32系列MCU或者专用的视频处理芯片。

4. LED灯珠

LED灯珠是组成显示屏的基本单元，它们按照一定的排列方式固定在PCB板上，当电流通过时，LED就会发出光来，不同类型的LED适用于不同的场合，例如户外使用的通常是高亮度的RGB全彩LED；而室内则可能采用节能型的单色LED。

5. 电源模块

电源模块为整个系统提供电能支持，它通常由变压器、整流器、滤波器及稳压器等部分组成，确保输出电压稳定可靠，还需要考虑散热问题，因为大功率元件会产生较多热量。

LED显示屏的关键技术指标

- 分辨率：指单位面积内包含的有效像素数量，常用来衡量显示清晰度。

- 刷新率：表示屏幕每秒钟更新画面的次数，影响动态效果的表现力。

- 对比度：反映最亮与最暗区域之间的差异程度，决定了图像层次感的好坏。

- 色域覆盖率：指能够显示的颜色范围大小，直接影响色彩还原的真实性。

- 视角宽度：即从不同角度观看时仍能保持良好视觉效果的能力。

- 响应时间：指像素点从一种颜色切换到另一种颜色的耗时长短，关系到快速移动物体下的画面流畅度。

LED显示屏的应用案例分析

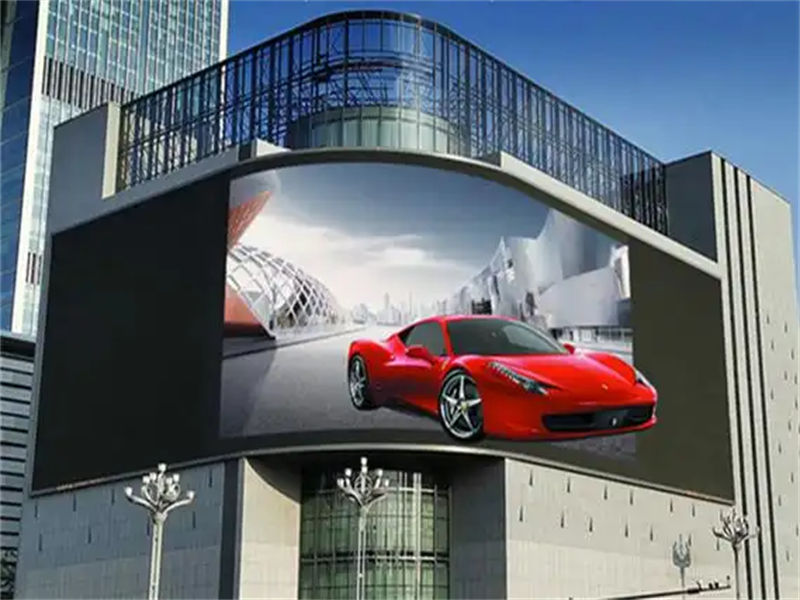

- 商业广告：利用大型户外LED屏播放企业形象宣传片或促销信息，吸引过往人群的注意力。

- 体育场馆：作为比分显示板或观众席指示标志，提高现场氛围的同时保证信息传递效率。

- 舞台表演：结合多媒体技术创造梦幻般的视觉效果，增强演出感染力。

- 公共交通：车站、机场等地设置LED导向牌，方便乘客快速找到目的地。

- 教育科研：实验室内部用于展示复杂图形或数据图表，辅助教学研究工作。

结论

通过对LED显示屏原理图及其相关技术的深入剖析，我们可以清晰地看到这项技术是如何运作起来的，随着材料科学的进步和技术革新的发展，未来LED显示屏将会变得更加高效节能、智能化水平更高，并且具备更强的适应性和灵活性，无论是传统行业还是新兴领域，都离不开这样一款强大的视觉传达工具，希望本文能够帮助大家更好地理解和应用LED显示屏，在各自的工作和生活中发挥出更大的作用。
