LED显示屏结构图详解：全面解析LED屏幕的组成与工作原理

LED（Light Emitting Diode，发光二极管）显示屏作为一种高效、节能的显示技术，广泛应用于广告宣传、舞台背景、体育场馆、交通信息指示等多个领域，其独特的优势在于高亮度、长寿命、色彩鲜艳且易于维护，本文将详细解析LED显示屏的结构图，帮助读者深入了解其内部构造和工作原理。

LED显示屏概述

LED显示屏主要由LED灯珠、驱动电路、控制系统、电源模块、结构框架及散热系统等部分组成，LED灯珠是构成显示屏的基本单元，通过特定的排列方式形成图像或文字；驱动电路负责控制每个LED灯珠的亮灭状态；控制系统则用于生成显示内容并传输至驱动电路；电源模块提供稳定的电能供应；结构框架支撑整个显示屏，并确保其稳定性；散热系统则有效降低显示屏运行时产生的热量，保证设备的长期稳定运行。

LED显示屏结构图详解

1. LED灯珠阵列

LED灯珠阵列是LED显示屏的核心部分，由数百万甚至更多的LED灯珠按照一定的规律排列而成，这些灯珠可以是单色（红、绿、蓝）的，也可以是RGB全彩的，通过不同颜色的组合实现丰富的色彩表现，灯珠之间的间距（像素点距）决定了显示屏的分辨率和观看效果，常见的有P2.5、P3、P4、P5等多种规格。

2. 驱动电路

驱动电路位于LED灯珠阵列下方，与每个灯珠相连，它接收来自控制系统的控制信号，并根据信号调整灯珠的电流大小，从而控制灯珠的亮度，驱动电路通常采用恒流源设计，以确保每个灯珠在相同的电流下工作，避免因电流不均导致的亮度不一致问题，驱动电路还具备过温保护、短路保护等功能，提高显示屏的安全性和可靠性。

3. 控制系统

控制系统是LED显示屏的“大脑”，负责生成显示内容并传输至驱动电路，它通常由计算机、视频处理器、发送卡和接收卡等组成，计算机安装专门的LED显示屏播放软件，用于编辑和制作显示内容；视频处理器则对输入的视频信号进行解码、处理和转换，使其适应LED显示屏的输出要求；发送卡将处理后的信号打包并发送给接收卡；接收卡再将信号分配给对应的驱动电路，控制LED灯珠的亮灭状态。

4. 电源模块

电源模块为LED显示屏提供稳定的直流电能，由于LED显示屏功率较大，通常需要多个电源模块并联使用，电源模块应具备高效的转换效率、稳定的输出电压和电流以及良好的散热性能，以确保长时间稳定供电，电源模块还应具备过压、过流、过热等保护功能，防止因电源故障导致显示屏损坏。

5. 结构框架

结构框架是LED显示屏的支撑结构，通常采用铝合金或钢材制成，它不仅承载着整个显示屏的重量，还确保了显示屏的稳定性和平整度，结构框架的设计需考虑显示屏的尺寸、重量以及安装环境等因素，确保其能够承受风压、雪载等外部力量的影响，结构框架还应具备良好的防腐、防锈性能，以延长显示屏的使用寿命。

6. 散热系统

散热系统对于LED显示屏的长期稳定运行至关重要，由于LED灯珠在工作时会产生大量的热量，如果不及时散发会导致灯珠温度升高、光衰加剧甚至损坏，散热系统通常采用风扇、空调或热管等方式进行强制散热，还可以通过优化结构设计和选用低功耗的LED灯珠来减少热量的产生，有效的散热措施可以显著提高显示屏的可靠性和使用寿命。

LED显示屏的应用领域

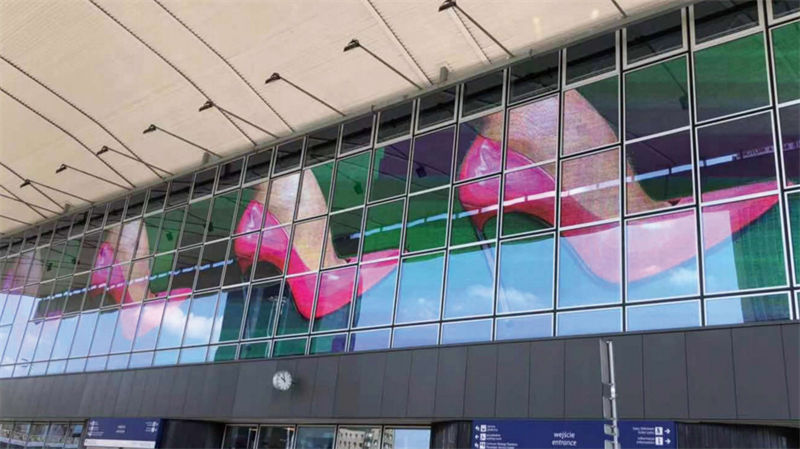

随着技术的不断发展和成本的降低，LED显示屏的应用领域越来越广泛，除了传统的广告宣传外，它还被广泛应用于舞台背景、体育场馆、交通信息指示、室内外照明等领域，在舞台演出中，LED显示屏可以营造出震撼的视觉效果；在体育场馆中，它可以实时显示比赛数据和比分情况；在交通信息指示中，它可以提供清晰准确的路况信息；而在室内外照明中，LED显示屏则以其高效节能的特点受到青睐。

未来发展趋势

随着科技的不断进步和市场需求的不断变化，LED显示屏行业也将迎来新的发展机遇和挑战，未来，LED显示屏将朝着更高清、更智能、更环保的方向发展，高清化方面，通过提升像素密度和优化显示算法，实现更加细腻逼真的显示效果；智能化方面，结合物联网、大数据等技术手段，实现远程控制、自动调节亮度等功能；环保化方面，则注重降低能耗和减少有害物质的使用，推动行业的可持续发展，随着Mini/Micro LED技术的逐渐成熟和应用推广，LED显示屏将迎来更加广阔的市场空间和发展前景。
