LED显示屏控制技术概述
目录
1、LED显示屏概述
2、控制技术基础
3、LED显示屏控制系统架构
4、信号处理与传输
5、同步与异步控制
6、灰度与色彩管理
7、电源管理与散热
8、软件与硬件接口
9、应用案例分析
10、未来发展趋势
1. LED显示屏概述
1.1 LED显示屏定义
LED（Light Emitting Diode）显示屏是一种通过发光二极管阵列来显示图像和文字的电子显示设备，它广泛应用于广告牌、舞台背景、体育场馆、交通指示等多个领域。
1.2 LED显示屏分类
- 按安装方式：室内屏、室外屏
- 按像素间距：P1.25、P1.67、P2.5、P3.91等
- 按颜色：单色、双色、全彩
- 按控制方式：静态屏、动态屏
1.3 LED显示屏特点
- 高亮度、高对比度
- 长寿命、低功耗
- 快速响应时间
- 宽视角
- 环境适应性强
2. 控制技术基础
2.1 基本原理
LED显示屏的控制涉及对每个像素点的亮灭进行精确控制，以形成所需的图像和文字，这通常通过数字信号处理和数据传输来实现。
2.2 关键技术指标
- 刷新率：每秒更新图像的次数，单位为Hz，高刷新率可减少闪烁，提高观看舒适度。
- 灰度等级：每个像素点可以呈现的不同亮度级别，通常用bit表示，如8bit、10bit、12bit等，灰度等级越高，图像越细腻。
- 扫描方式：常见的有1/2扫描、1/4扫描、1/8扫描等，影响显示效果和能耗。
3. LED显示屏控制系统架构
3.1 系统组成
- 控制计算机：负责生成显示内容并发送控制信号。
- 接收卡：接收计算机发送的数据并转换为适合LED显示屏的信号。
- 发送卡：将接收卡的数据分配给各个像素点。
- 电源系统：为显示屏提供稳定的电力供应。
- 散热系统：确保显示屏在长时间运行时不会过热。
3.2 工作流程
1、内容制作：使用专业软件设计显示内容。
2、数据传输：通过数据线将内容从计算机传输到接收卡。
3、数据处理：接收卡解析数据并转换为LED显示屏可识别的信号。
4、显示输出：发送卡将信号分配给各个像素点，实现图像或文字的显示。
4. 信号处理与传输
4.1 信号类型
- 视频信号：来自电视、摄像机等设备。
- 计算机信号：来自计算机显示器、投影仪等。
- 网络信号：通过网络传输的远程控制信号。
4.2 信号转换
- 模数转换（ADC）：将模拟信号转换为数字信号。
- 编码解码（Encode/Decode）：将数字信号压缩和解压缩以提高传输效率。
- 同步控制：确保不同信号源之间的时序一致性。
4.3 传输介质
- 有线传输：使用电缆直接连接。
- 无线传输：利用Wi-Fi、蓝牙等技术进行数据传输。
5. 同步与异步控制
5.1 同步控制
- 定义：所有像素点同时接收并显示相同的数据。
- 应用场景：适用于静态图像或缓慢变化的内容。
- 优点：显示效果好，无延迟。
- 缺点：功耗较高，不适合频繁变化的内容。
5.2 异步控制
- 定义：像素点按照一定顺序轮流接收数据，逐行或逐列更新显示内容。
- 应用场景：适用于动态变化的内容，如视频播放。
- 优点：功耗低，适合长时间运行。
- 缺点：可能存在视觉残留现象，需要较高的刷新率来减轻。
6. 灰度与色彩管理
6.1 灰度等级调整
- 目的：提高图像的细腻度和层次感。
- 方法：通过软件设置或硬件调节来实现。
6.2 色彩校正
- 目的：确保显示的色彩准确无误。
- 方法：使用色彩校正软件进行校准，或者采用专业的色彩管理系统。
6.3 色彩空间转换
- 目的：在不同的显示设备之间保持一致的色彩表现。
- 方法：利用色彩空间转换技术，如sRGB转Adobe RGB等。
7. 电源管理与散热
7.1 电源设计要点
- 稳定性：保证供电电压和电流的稳定。
- 效率：选用高效率的电源模块以降低能耗。
- 保护功能：具备过压、过流、短路等保护措施。
7.2 散热策略
- 自然散热：适用于小功率或低密度的显示屏。
- 强制风冷：通过风扇加速空气流动带走热量。
- 液冷系统：对于大功率或高密度的显示屏，采用液体循环冷却。
- 热管技术：利用热管的高导热性能快速传导热量至散热器。
8. 软件与硬件接口
8.1 控制软件介绍
- 专用控制软件：如NovaSuit、Remotr等，用于创建和管理显示内容。
- 通用编辑工具：如Photoshop、After Effects等，用于设计图像和动画。
8.2 硬件接口标准
- DVI接口：数字视频接口，支持高清视频传输。
- HDMI接口：高清多媒体接口，兼容多种音视频格式。
- USB接口：通用串行总线接口，便于连接外部设备。
- 网口：以太网接口，实现网络远程控制。
9. 应用案例分析

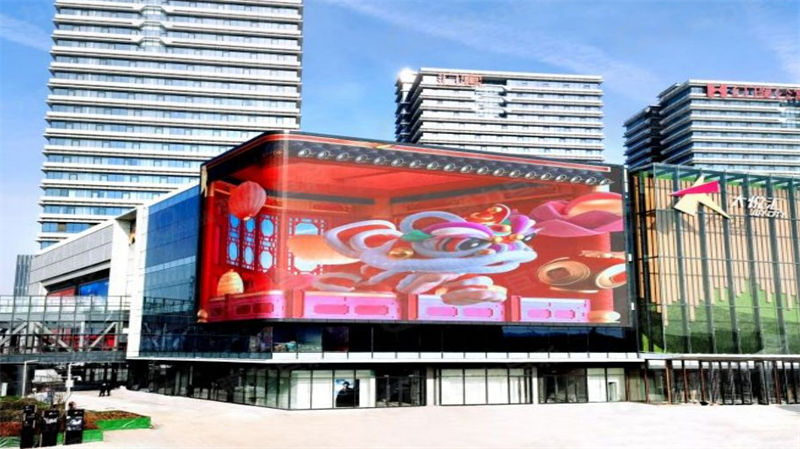

9.1 商业广告牌
- 需求分析：高亮度、远距离可视性、长时间运行。
- 解决方案：选用户外全彩LED显示屏，搭配高效散热系统和智能电源管理。
9.2 舞台背景
- 需求分析：快速更换场景、丰富色彩表现力。
- 解决方案：采用可编程LED显示屏，结合同步控制技术和色彩管理系统。
9.3 体育场馆计时计分屏
- 需求分析：高精度计时、清晰显示比分。
- 解决方案：使用专用计时计分软件，结合高速数据传输和同步控制技术。
10. 未来发展趋势
10.1 技术创新方向
- Micro LED技术：更小的像素尺寸，更高的分辨率和对比度。
- Mini LED技术：介于传统LED和Micro LED之间的过渡技术，提升显示效果的同时降低成本。
- 透明LED显示屏：实现与玻璃幕墙等透明物体的完美融合。
- 柔性LED显示屏：可弯曲、折叠的设计，适应更多应用场景。
10.2 应用领域拓展
- 智慧城市建设：LED显示屏作为信息发布的重要载体，应用于城市管理、公共服务等领域。
- 虚拟现实/增强现实：结合VR/AR技术，打造沉浸式体验空间。
- 智能家居：集成于家居环境中，实现个性化的信息展示和交互功能。
