LED显示屏电路详解：关键组件与工作原理解析

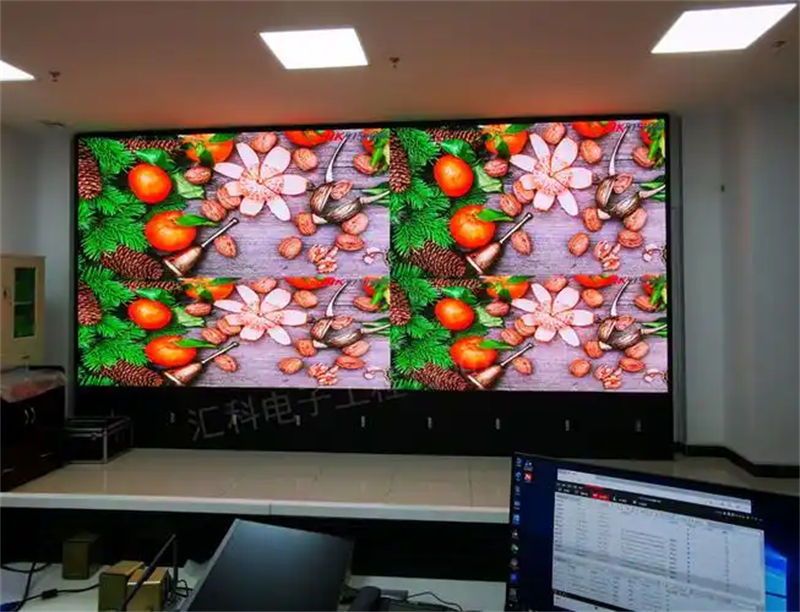

LED（发光二极管）显示屏作为一种高效、节能的显示技术，广泛应用于广告牌、舞台背景、交通指示等多个领域，其核心优势在于高亮度、低能耗以及长寿命，但这一切均建立在复杂而精密的电路设计之上，本文将深入探讨LED显示屏中不可或缺的几大电路组件及其协同工作机制。

1. 电源管理电路

电源管理是LED显示屏稳定运行的基础，该部分电路负责将输入的交流电转换为稳定的直流电，以满足LED灯珠及其他电子元件的需求，主要包括以下几个环节：

- 整流滤波：通过桥式整流器将交流电转换为脉动直流电，随后经电容器滤波，得到较为平滑的直流电压。

- 稳压电路：为确保不同工作条件下电压稳定，常采用线性稳压器或开关电源（SMPS）技术，后者因其高效率在大功率LED显示屏中更为常见。

- 功率分配：根据显示屏像素排列和驱动需求，合理分配电流至各个LED模块。

2. 驱动控制电路

驱动控制电路是LED显示屏的“大脑”，它决定了图像如何被准确地呈现在屏幕上，主要类型包括：

- 恒流驱动：由于LED的亮度与电流成正比，恒流驱动能保证每个LED单元接收到均匀且恒定的电流，避免因电压波动导致的亮度不一致。

- 灰度控制：通过调整LED的点亮时间比例（PWM调光），实现从全黑到全白之间的无数个灰度级别，使图像色彩过渡自然。

- 时序控制：精确控制各行或列LED的点亮顺序和时间，确保画面流畅无闪烁，同时减少电磁干扰。

3. 信号处理电路

信号处理电路负责接收外部输入的视频或图像信号，并转换成适合LED屏显示的信号格式，这通常涉及：

- 解码：将HDMI、DVI等数字接口传输的数据解码成RGB三色信号。

- 处理与校正：进行伽马校正、色彩空间转换等处理，以匹配人眼感知和提升显示效果。

- 同步与传输：确保数据同步更新，快速响应动态画面变化，常用LVDS（低压差分信号）等高速串行通信协议。

4. 散热系统

LED显示屏在长时间工作时会产生大量热量，有效的散热设计至关重要，以防止过热导致性能下降或损坏，常见的散热措施包括：

- 散热片/风扇：利用金属散热片增加表面积加速热量散发，或安装风扇强制空气流动。

- 热管技术：对于大型显示屏，使用热管将热量迅速传导至远离LED光源的位置，再通过大面积散热板散发。

5. 保护电路

为了保障LED显示屏的安全运行，还需配置多种保护电路：

- 过流保护：防止因短路或负载突变引起的电流过大。

- 过压保护：避免电源电压异常升高损害电路元件。

- 防静电保护：LED对静电敏感，需设计专门的ESD（静电放电）保护电路。

LED显示屏的电路设计是一个高度集成的系统工程，涵盖了从电源供给到信号处理、再到最终的显示输出等多个环节，每一个细节的精心设计都是为了保证屏幕能够呈现出最佳的视觉效果和最长的使用寿命，随着技术的不断进步，未来LED显示屏将在能效、分辨率及智能化方面迎来更多创新与发展。
