LED显示屏的组成结构解析

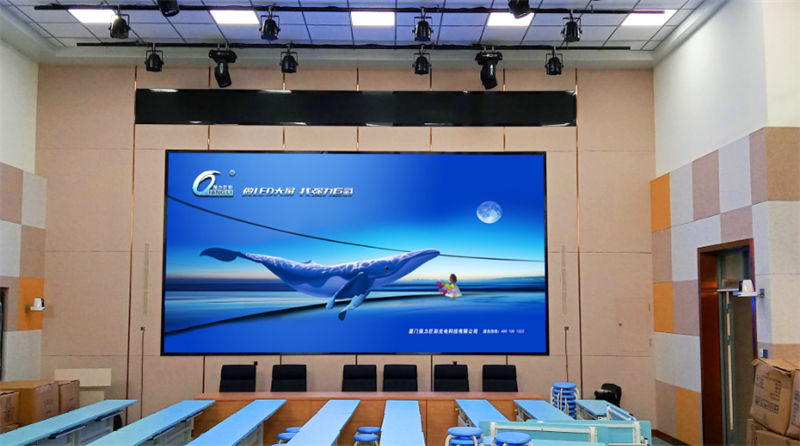

LED显示屏，作为一种现代电子显示技术的代表，广泛应用于广告宣传、信息展示、舞台演出、体育赛事等各个领域，它以其高亮度、低功耗、长寿命等优点，成为市场上的主流显示设备之一，LED显示屏是如何构成的呢？本文将详细解析其构成要素，包括LED单元板、控制系统、电源系统、结构框架以及辅助配件等部分。

LED单元板

LED单元板是LED显示屏的核心部件，它由多个LED像素点组成，这些像素点按照一定的排列方式（如16*16、32*16等）紧密排列在单元板上，形成一个完整的显示区域，每个LED像素点由红、绿、蓝三种颜色的LED芯片组成，通过控制这三种颜色光的亮度和混合比例，可以显示出各种颜色和灰度级别的图像和文字。

1、LED芯片：LED芯片是LED显示屏发光的基本单元，其质量直接影响到显示屏的性能，目前市场上常见的LED芯片有直插式和表贴式两种，直插式LED芯片通过金属脚插入PCB板上，具有较好的散热性能和较高的亮度；表贴式LED芯片则直接贴装在PCB板上，具有更高的密度和更好的色彩表现力。

2、驱动芯片：驱动芯片负责控制LED像素点的亮暗状态，它将接收到的电信号转换为PWM（脉冲宽度调制）信号，以控制LED的亮度，驱动芯片的性能决定了LED显示屏的刷新率、灰阶等级和色彩还原度等关键指标。

3、PCB板：PCB板是承载LED芯片和驱动芯片的基板，它提供了电气连接和机械支撑，PCB板的材质、厚度和设计都会影响显示屏的性能和稳定性。

控制系统

LED显示屏的控制系统是实现图文信息编辑、发送和接收的关键部分，它通常由发送卡、接收卡和控制软件组成。

1、发送卡：发送卡负责将计算机生成的图文信息进行编码和压缩，然后通过网线或光纤将数据发送给接收卡，发送卡的性能直接影响到数据传输的速度和稳定性。

2、接收卡：接收卡接收来自发送卡的数据，并将其解码后分配给对应的LED单元板进行显示，接收卡的数量取决于显示屏的大小和分辨率，接收卡的数量越多，显示屏的控制精度越高。

3、控制软件：控制软件是用户与LED显示屏交互的界面，它支持多种格式的图文信息输入，并提供丰富的编辑功能，如文字滚动、图片切换、视频播放等，控制软件还可以对显示屏进行参数设置和远程监控，方便用户进行日常管理和操作。

电源系统

电源系统为LED显示屏提供稳定的电力供应，是保证显示屏正常运行的重要保障，电源系统通常由开关电源和配电柜组成。

1、开关电源：开关电源将交流电转换为直流电，为LED单元板和控制系统等电子设备供电，开关电源的效率和稳定性直接影响到显示屏的能耗和使用寿命。

2、配电柜：配电柜用于集中管理和分配电力，它可以对电源进行过载保护、短路保护和漏电保护等安全措施，确保电源系统的安全可靠运行。

结构框架

结构框架是LED显示屏的支撑结构，它不仅需要承受显示屏的重量，还要保证显示屏的稳定性和平整度，结构框架通常由铝合金型材或钢材制成，具有良好的强度和耐腐蚀性。

1、箱体结构：箱体结构是LED显示屏的主要承重部件，它由多个LED单元板拼接而成，形成一个整体的显示面，箱体结构的设计需要考虑散热、安装和维护等因素，以确保显示屏的长期稳定运行。

2、安装支架：安装支架用于将LED显示屏固定在墙体、立柱或舞台等位置上，它需要根据实际应用场景进行设计和安装，以保证显示屏的安全性和美观性。

辅助配件

除了上述主要组成部分外，LED显示屏还配备了一些辅助配件，以提高其使用效果和便捷性。

1、散热系统：由于LED显示屏在工作时会产生大量的热量，因此需要配备有效的散热系统来降低温度，延长使用寿命，常见的散热方式有风冷散热和水冷散热等。

2、防护罩：防护罩用于保护LED显示屏免受外界环境的影响，如雨水、灰尘、紫外线等，防护罩的材料和设计需要根据使用环境进行选择，以确保显示屏的长期稳定运行。

3、音响设备：在一些需要声音同步的应用场景中，LED显示屏还需要配备音响设备来实现声音与画面的完美结合，音响设备的选择和安装也需要根据实际需求进行考虑。

LED显示屏的构成是一个复杂而精密的系统工程，它涉及到多个领域的技术和知识，从LED单元板到控制系统、电源系统、结构框架再到辅助配件等各个环节都需要精心设计和严格把控才能生产出高质量的LED显示屏产品，随着技术的不断进步和市场的不断发展未来LED显示屏将会在更多领域发挥更加重要的作用并带来更多的创新和惊喜。
