LED显示屏内部结构深度解析

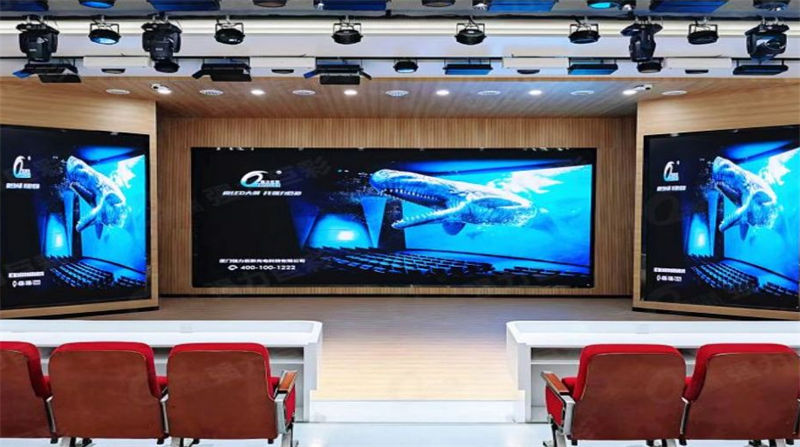

随着科技的不断进步，LED显示屏已经成为我们日常生活中不可或缺的一部分，无论是在户外的广告牌、体育场馆的大屏幕，还是在室内的会议展示、舞台背景，LED显示屏都以其高亮度、高清晰度和长寿命等特点受到广泛欢迎，对于大多数人来说，LED显示屏的内部结构仍然是个谜，本文将带您深入了解LED显示屏的内部构造，揭示其背后的技术原理。

概述

LED显示屏是一种利用发光二极管作为显示单元的电子设备，它通过控制红、绿、蓝（RGB）三种颜色的LED灯珠的亮度和组合，来显示出各种颜色和图像，LED显示屏的内部结构主要包括以下几个部分：LED灯板、驱动电路、控制系统、电源模块和外壳等。

LED灯板

LED灯板是LED显示屏的核心部分，它由大量的LED灯珠按照一定的排列方式组成，每个LED灯珠都是由一个发光二极管和一个反光杯组成的，发光二极管负责发光，反光杯则用来改变光线的传播方向，使得光线能够集中照射到指定的区域。

LED灯板上的LED灯珠数量取决于显示屏的大小和分辨率，一个100英寸的4K LED显示屏可能需要数百万个LED灯珠，这些LED灯珠需要精确地排列在一个平面上，以确保图像的均匀性和色彩的准确性，为了提高亮度和对比度，LED灯板上还可能集成了一些特殊的光学元件，如透镜和反射片等。

驱动电路

驱动电路是LED显示屏的重要组成部分，它负责为LED灯板提供稳定的电流和电压，由于LED灯珠的工作特性与普通的电阻性负载不同，因此需要专门的驱动芯片来控制其工作状态，驱动电路通常包括以下几个部分：

1、恒流源：为了保证LED灯珠的亮度稳定，驱动电路需要提供一个恒定的电流源，这个电流源的大小取决于LED灯珠的工作电压和额定功率。

2、开关电源：为了将交流电转换为直流电，驱动电路还需要一个开关电源，这个电源的效率直接影响到整个系统的能量消耗。

3、保护电路：为了防止过压、过流等情况对LED灯珠造成损害，驱动电路还需要一些保护措施，如过压保护、过流保护等。

控制系统

控制系统是LED显示屏的大脑，它负责接收外部信号并将其转换成相应的控制信号，以驱动LED灯板显示所需的图像和文字，控制系统通常包括以下几个部分：

1、视频处理单元：这部分负责将输入的视频信号进行处理，如解码、缩放、色彩校正等，以便适应不同的显示需求。

2、数据处理单元：这部分负责将处理后的视频信号转换成对应的控制信号，如像素数据、时钟信号等，以便驱动LED灯板显示图像。

3、通信接口：这部分负责与其他设备进行通信，如计算机、网络设备等，以便实现远程控制和数据传输。

电源模块

电源模块是为整个LED显示屏提供电能的关键部件，它通常包括以下几个部分：

1、变压器：这部分负责将输入的交流电转换为适合驱动电路使用的低压交流电或直流电。

2、整流滤波电路：这部分负责将变压器输出的交流电转换为直流电，并去除其中的纹波成分。

3、稳压电路：这部分负责将整流滤波后的直流电调整到一个稳定的电压值，以满足驱动电路的需求。

外壳

外壳是LED显示屏的保护层，它不仅起到防尘、防潮的作用，还能增强显示屏的整体美观度，外壳通常由铝合金、钢材等材料制成，具有良好的散热性能和机械强度，为了便于安装和维护，外壳的设计通常会考虑到方便拆卸的因素。

通过对LED显示屏内部结构的详细解析，我们可以看到，虽然LED显示屏在外观上看起来简单明了，但其内部却蕴含着复杂的技术和工艺，从LED灯板到驱动电路，再到控制系统和电源模块，每一个环节都需要精心设计和制造，才能确保显示屏的性能稳定可靠，随着技术的不断发展，未来LED显示屏将会更加智能化、节能化和环保化，为我们的生活带来更多便利和美好。
