LED显示屏侧面图解析与应用指南

频道：生产厂家日期：2024-12-13 02:47:04 浏览：36

在当今科技飞速发展的时代，LED显示屏作为一种高效、节能、环保的显示技术，广泛应用于广告、交通、体育场馆、舞台表演等多个领域，本文将围绕LED显示屏侧面图进行深入解析，探讨其设计原理、结构组成、安装方式以及在不同应用场景下的优势和注意事项。

LED显示屏侧面图概述

LED显示屏侧面图，即从侧面观察LED显示屏时所看到的结构布局图，它清晰地展示了LED模组之间的拼接关系、电源与控制系统的布局、散热系统的设计以及防护措施的实施情况，通过侧面图，我们可以直观地了解LED显示屏的内部构造和外部形态，为安装、维护和优化提供重要参考。

1、模块化设计：LED显示屏采用模块化设计，每个模块包含一定数量的LED灯珠、驱动芯片、控制电路等组件，模块之间通过插接或焊接的方式连接，形成完整的显示屏，这种设计便于生产和运输，也方便后期的维护和更换。

2、高密度排列：为了实现高清晰度和高亮度的显示效果，LED灯珠在模组内部以高密度排列，通过优化光路设计和选用高品质的LED光源，提高像素点间的均匀性和对比度。

3、智能控制：LED显示屏配备先进的控制系统，能够实现色彩校正、灰度调节、亮度控制等功能，控制系统还支持远程监控和故障诊断，确保显示屏的稳定运行。

4、散热设计：由于LED显示屏在工作时会产生大量热量，因此需要有效的散热设计，常见的散热方式包括自然散热、强制风冷和液冷散热等，通过合理布局散热片、风扇等散热元件，将热量迅速散发出去，保证LED灯珠的正常工作温度。

1、LED模组：作为LED显示屏的核心部件，LED模组负责发光显示，每个模组包含若干个LED灯珠和相应的驱动电路，通过精确控制电流来调节亮度和色彩。

2、电源与控制系统：电源部分将交流电转换为直流电，为LED模组提供稳定的工作电压，控制系统则负责接收外部信号并转化为相应的显示内容，同时对LED模组进行实时控制和监测。

3、散热系统：如前所述，散热系统对于LED显示屏的稳定运行至关重要，它通常由散热片、风扇或液冷装置组成，根据显示屏的功率大小和工作环境进行选择和配置。

4、防护措施：为了保护LED显示屏免受外界环境的影响（如雨水、灰尘、紫外线等），通常会在侧面图上标明防护等级（如IP65）及采取的具体防护措施（如防水胶条、防尘网罩等）。

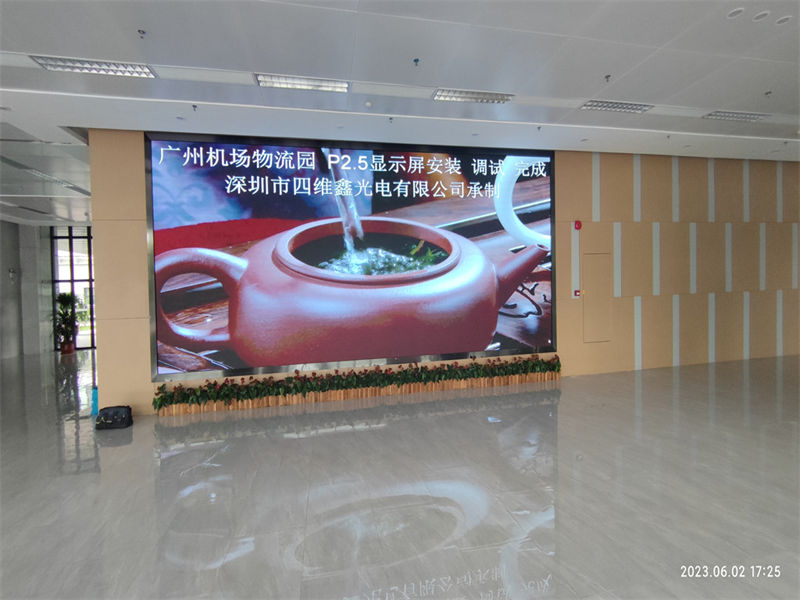

1、内嵌式安装：将LED显示屏嵌入到墙体或天花板中，与周围环境融为一体，这种方式适用于室内装饰、商业展示等场合。

2、挂墙式安装：利用专用支架将LED显示屏固定在墙面上，可以水平或垂直安装，挂墙式安装便于拆卸和维护，且不影响室内空间布局。

3、落地式安装：将LED显示屏放置在地面或专门设计的底座上，适用于大型活动、户外广告等场景，落地式安装需要注意稳定性和安全性问题。

4、吊装式安装：通过钢丝绳或其他吊挂装置将LED显示屏悬挂在空中，形成独特的视觉效果，吊装式安装适用于剧院、体育馆等场所。

1、广告传媒：在广告传媒领域，LED显示屏以其高亮度、高清晰度和丰富的色彩表现力受到青睐，侧面图可以帮助设计师更好地规划广告内容布局和播放顺序，提高广告效果，要注意选择合适的防护等级以应对恶劣天气条件。

2、体育场馆：体育场馆对LED显示屏的要求较高，需要具备快速响应速度和高刷新率以确保运动员动作的连续性和清晰度，侧面图有助于优化散热设计和电源配置，确保显示屏在高强度使用下仍能稳定运行，还需考虑观众视角和光线反射等因素。

3、舞台表演：舞台表演对LED显示屏的色彩还原度和创意造型有较高要求，侧面图可以帮助制作团队更好地理解显示屏的结构和功能限制，从而设计出更具艺术感和观赏性的舞台效果，要确保安全距离以避免意外伤害发生。

4、交通指示：在交通领域，LED显示屏主要用于发布路况信息、导航提示等，侧面图可以帮助工程师合理安排显示屏的位置和尺寸，确保信息清晰可见且不易被遮挡，要考虑抗风抗震能力以保证长期稳定运行。

通过对LED显示屏侧面图的深入解析和应用探讨，我们可以更好地理解其工作原理和结构特点，从而在实际项目中做出更合理的选择和优化方案，随着技术的不断进步和应用领域的不断拓展，相信LED显示屏将会在未来发挥更加重要的作用。
