LED显示屏小程序：创新互动体验的数字化解决方案

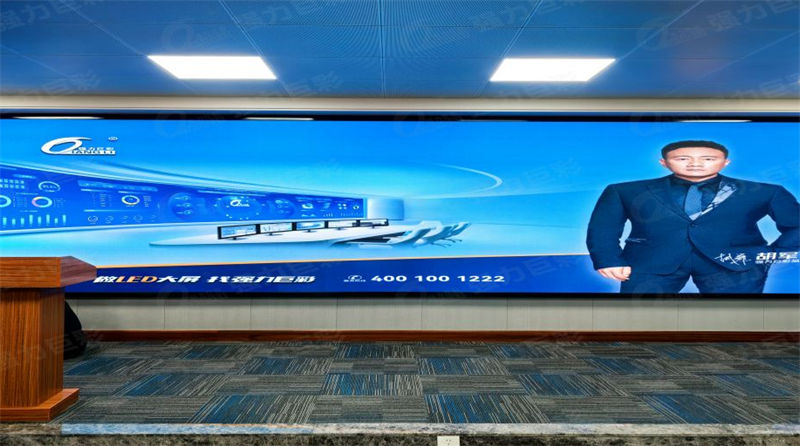

LED显示屏是一种通过发光二极管（LED）阵列来显示图像或文字的装置，它广泛应用于广告牌、公共信息屏、舞台背景等场合，本文将介绍如何编写一个简单的LED显示屏小程序，包括硬件连接、软件编程和调试步骤。

硬件准备

1.1 所需材料

- LED显示屏模块

- Arduino开发板（如Arduino Uno）

- USB数据线

- 电阻（220欧姆）

- 面包板和跳线

1.2 硬件连接

1、电源连接：将LED显示屏模块的VCC引脚连接到Arduino的5V引脚，GND引脚连接到Arduino的GND引脚。

2、数据连接：根据LED显示屏模块的数据接口类型（如SPI、I2C等），将相应的引脚连接到Arduino上，如果使用SPI接口，可以将SCK、MOSI、CS引脚分别连接到Arduino的13、11、10引脚。

3、亮度调节：如果LED显示屏模块有亮度调节引脚，可以通过一个220欧姆的电阻连接到Arduino的PWM引脚（如9号引脚）来实现亮度调节。

软件编程

2.1 安装开发环境

确保你已经安装了Arduino IDE，并正确配置了Arduino开发板。

2.2 编写代码

以下是一个简单的示例代码，用于在LED显示屏上显示“Hello, World!”字样。

#include <Adafruit_GFX.h>    // 引入Adafruit GFX库
#include <Adafruit_NeoMatrix.h> // 引入Adafruit NeoMatrix库
#include <SPI.h>
// 定义LED矩阵的参数
#define MATRIX_WIDTH 32
#define MATRIX_HEIGHT 8
#define MATRIX_PIN 6
// 创建矩阵对象
Adafruit_NeoMatrix matrix = Adafruit_NeoMatrix(MATRIX_WIDTH, MATRIX_HEIGHT, MATRIX_PIN,
                                              NEO_MATRIX_TOP + NEO_MATRIX_LEFT +
                                              NEO_MATRIX_ROWS + NEO_MATRIX_PROGRESSIVE,
                                              NEO_GRB + NEO_KHZ800);
void setup() {
  matrix.begin();
  matrix.setTextWrap(false);
  matrix.setBrightness(50); // 设置亮度
  matrix.show();
}
void loop() {
  matrix.fillScreen(0); // 清屏
  matrix.setCursor(0, 0); // 设置光标位置
  matrix.setTextColor(matrix.Color(255, 0, 0)); // 设置文本颜色为红色
  matrix.print("Hello, World!"); // 显示文本
  matrix.show(); // 刷新显示
  delay(2000); // 延时2秒
}

2.3 上传代码

将上述代码复制到Arduino IDE中，选择正确的开发板和端口，然后点击上传按钮，将代码上传到Arduino开发板。

调试与优化

3.1 检查显示效果

上传代码后，观察LED显示屏是否能够正确显示“Hello, World!”字样，如果显示不正确，检查硬件连接是否正确，特别是数据接口的连接。

3.2 调整亮度和对比度

根据实际需求，调整matrix.setBrightness()函数中的值，以获得最佳的显示效果，可以调整LED显示屏模块上的对比度旋钮，以达到最佳视觉效果。

3.3 优化显示内容

可以根据需要修改代码，显示不同的文本或图案，可以使用matrix.drawPixel()函数绘制单个像素，或者使用matrix.drawBitmap()函数显示自定义的位图图像。

扩展功能

4.1 滚动文字

可以实现滚动文字效果，使文本从右向左移动，这可以通过不断更新文本的位置并调用matrix.show()函数来实现。

void loop() {
  for (int8_t x = MATRIX_WIDTH; x >= -36; x--) {
    matrix.fillScreen(0); // 清屏
    matrix.setCursor(x, 0); // 设置光标位置
    matrix.setTextColor(matrix.Color(255, 0, 0)); // 设置文本颜色为红色
    matrix.print("Hello, World!"); // 显示文本
    matrix.show(); // 刷新显示
    delay(200); // 延时200毫秒
  }
}

4.2 显示图片

可以将自定义的图片转换为位图格式，并使用matrix.drawBitmap()函数进行显示。

const uint8_t bitmap[] PROGMEM = { /* 位图数据 */ };
void loop() {
  matrix.fillScreen(0); // 清屏
  matrix.drawBitmap(0, 0, bitmap, MATRIX_WIDTH, MATRIX_HEIGHT, LED_ON); // 显示位图
  matrix.show(); // 刷新显示
  delay(2000); // 延时2秒
}

4.3 交互功能

可以为LED显示屏添加按钮或其他输入设备，实现用户交互功能，按下按钮时切换显示内容或模式。

通过以上步骤，我们成功编写了一个简单的LED显示屏小程序，实现了基本的文本显示功能，我们还介绍了如何扩展功能，如滚动文字、显示图片和实现用户交互，这些基本技能为进一步开发更复杂的LED显示屏应用打下了坚实的基础，希望本文对你有所帮助，祝你在LED显示屏项目的开发过程中取得成功！
